Случилось так, что когда подошло время очередного апгрейда, я приобрел практически все комплектующие заново. И от уже имеющегося компьютера осталось старое, доброе, немного устаревшее железо. А отдавать его за бесценок в хищные руки скупщиков... Такая мысль казалась кощунственной. И, естественно, возникло желание собрать второй компьютер. Для Интернета, фотографий, работы в Word… Да мало ли для чего он может пригодиться? Тем более, что выдающиеся скоростные результаты такому компьютеру ни к чему, а вот тихим он быть просто обязан. А железо имелось следующее:
- CPU - Barton 2500+
- MB - Asus A7N8
- GP – Radeon 8500
- И остальное память, HDD, то се…

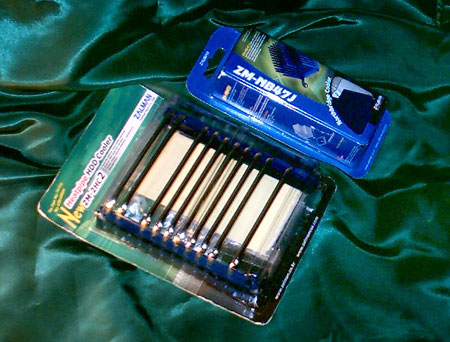

Так же были у меня две такие вот штуки.
Пассивный кулер на чипсет ZM-NB47J и кулер для винчестера на тепловых трубках ZM-2HC2. Приобретено это было еще прошлым летом как раз для построения подобной системы. Кулер 2HC2 по прямому назначению я никогда не собирался использовать. Он нужен был как источник тепловых трубок, возможно несколько дороговатый. Но тишина требует жертв. На всякий случай напомню, что тепловая трубка это устройство, имеющее очень высокую теплопроводность, во много раз выше теплопроводности меди. Про тепловые трубки писалось очень много, и я думаю не нужно загромождать статью, повторно описывая устройство и принцип ее работы. По большому счету, меня беспокоило только охлаждение процессора. А
кулеры для процессора дороговаты, и покапать их я не собырался. На видеокарту можно было приобрести пассивное охлаждение производства того же Zalman. Охлаждение на чипсет есть. Блок питания с пассивным охлаждением у меня тоже имелся.
Этот блок я изготовил из блока EuroCase 480W. Этот блок питания имеет небольшой заводской перекос напряжения в сторону 5 вольт и поэтому не особенно хорош для моего нового «боевого коня». В новом, мощном компьютере цепи питания процессора кормятся от 12 вольт. И поэтому выдаваемые данным блоком немного заниженные 12 вольт плохо сказываются на разгоне, при котором напряжение проседает еще больше. А на Asus A7N8 как раз наоборот. Процессор питается от 5-ти. И такой блок питания отлично подходит. Так вот, мне нужен был пассивный кулер на процессор. Как то на сайте одного японца с предположительным ником Нумано, я видел самодельные пассивные кулеры на тепловых трубках похожих на трубки из 2HC2. Приведу фотографии взятые с этого сайта:
Устройства на этом сайте мне очень понравились, и я решил взять эти конструкции за основу. Уж больно его трубки похожи на трубки из Залмановского ZM-2HC2. Принцип действия кулера следующий – тепло от ядра процессора, имеющего небольшую площадь, тепловые трубки передают большому радиатору, и равномерно распределяют его по всей площади радиатора. Охлаждаться радиатор будет естественной конвекцией воздуха. Просто поставить на процессор огромный радиатор крайне затруднительно, да и скорости распространения тепла даже в меди будет недостаточно. И получится, что небольшая часть радиатора рядом с процессором и сам процессор будет перегреваться, а периферийные области останутся холодными. Не хватит скорости распространения тепла. Тепловые трубки я расположу веером, и они будут равномерно отдавать тепло по всей площади радиатора.
И начал я разбирать сие чудо науки и техники. Трубки были просто вставлены в отверстия двух алюминиевых пластин и "раскернены" каким-то зубилом. Немного раскачав изделие, я стал вынимать трубку. Сначала она не поддавалась, но потом неожиданно выскочила. И я заехал локтём в стену. На стене осталась аккуратная вмятина. :) Помянув (нехорошо) маму г-на Залмана, стал вынимать следующую, но уже с осторожностью. После разборки я стал пытаться разогнуть трубку. Это оказалось, на удивление непросто. Трубки очень жесткие. Пришлось приложить приличное усилие. Трубка с хрустом стала разгибаться, а потом неожиданно сломалась. Никакого шипения я не услышал. Создалось впечатление, что разряжения в трубке не было. Так же из трубки вылетела капля жидкости размером со спичечную головку. Жидкость ничем не пахла. Дегустировать ее я не стал. В трубке находится фитиль, изготовленный из сплетенных тонких латунных проволочек.
Теплосъемник я заказал на заводе, хотя при желании можно было изготовить и самому. Ничего сложного. Взять две медных пластины размером 50 на 50 миллиметров. И толщиной миллиметров пять. Стянуть их винтами и просверлить четыре отверстия диаметром 5 миллиметров. Большее число отверстий сверлить, на мой взгляд, бессмысленно. Величина ядра процессора невелика и от крайних трубок будет мало проку.
Для передачи тепла от тепловых трубок к радиатору я решил приспособить оставшиеся после разборки две алюминиевые пластины.
Собрав эту конструкцию с применением, для улучшения теплопередачи, термопасты КПТ-8, я стал примерять изделие в корпус.
Крепеж теплосъемника к сокету я вырезал ножницами по металлу, из куска перфорированной стали, оставшейся от корпуса блока питания. Для рассеивания тепла я применил два радиатора размером 150 на 50 на 60мм. Конечно, они маловаты для рассеивания тепла от Barton 2500+ на номинальной частоте и тем более разогнанного. Но для проверки и для работы на пониженной частоте вполне подойдут. Тем более, в случае успеха эксперимента я могу купить радиатор побольше. В одном радиомагазине я видел радиатор размером почти с боковую стенку мидитауэра, но и стоил он прилично. Покупать его для неизвестно чем закончившегося эксперимента я посчитал опрометчивым.
Прикручивал радиаторы через все ту же незаменимую КПТ-8.
Монтирую в корпус.
Подключаю монитор, клавиатуру… И твердой оверклокерской рукой включаю питание.
Операционная система загрузилась… через несколько минут компьютер завис, после чего он подал звуковой сигнал и отключился. Такой вот, не побоюсь этого слова, конфуз. Пришлось перезагрузиться и посмотреть в BIOS температуру процессора. А температура оказалась выше 80 градусов по подсокетному датчику и продолжала расти. Вот это сюрприз. Пришлось тут же выключить компьютер. Когда системный блок остыл, я еще раз включил компьютер и стал из BIOS наблюдать рост температуры процессора. За считанные минуты температура опять поднялась до 80градусов. Тепловые трубки нагрелись только на пару сантиметров около теплосъемника, а выше были абсолютно холодными. Было полное ощущение, что трубки тепло совершенно не передают! Как же так, я же их проверял. Один конец трубки опускал в стакан с горячей водой и через секунду другой конец нагревался. Сравнивал с обычной медной трубкой такого же диаметра. У той другой конец не нагревался вообще. Вода в стакане остывала быстрее.
